Tragwerksplanung für vorhandene Werbeschild-Unterkonstruktion

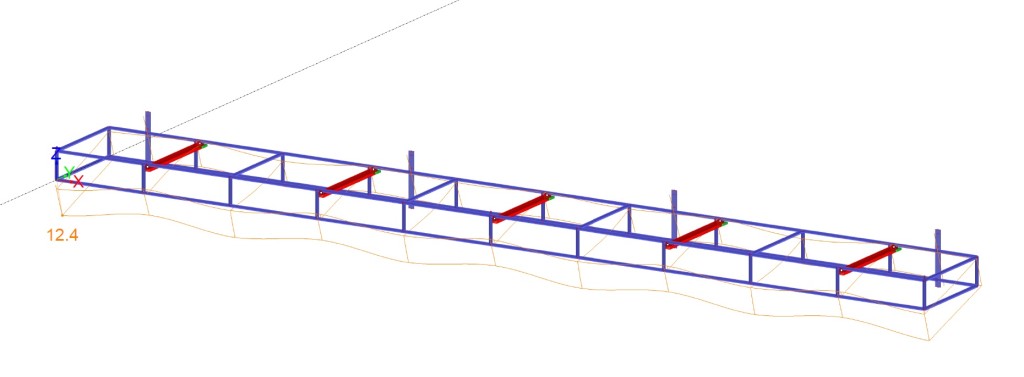

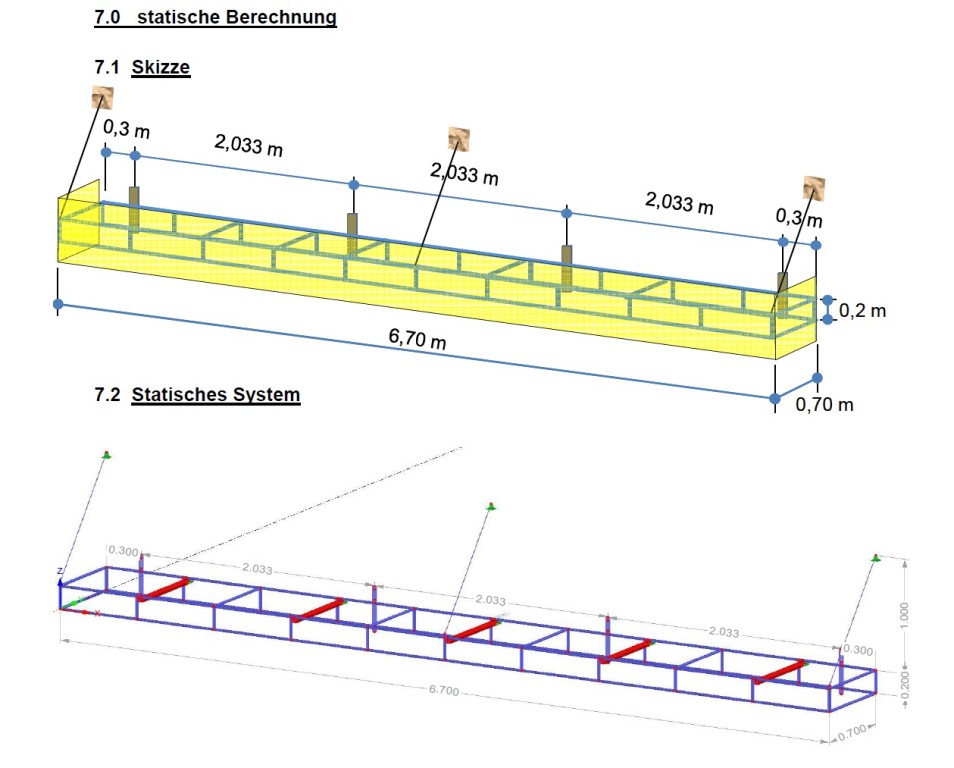

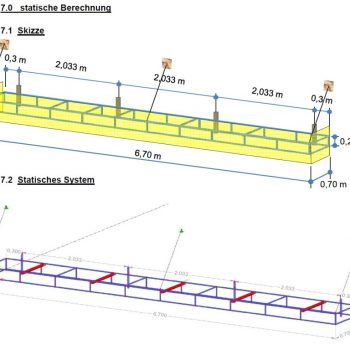

Die Werbeschild-Stahlunterkonstruktion ist 6,7 m lang, 70 cm breit und 20 cm hoch und ist aus (20 x 20 x ?? mm quadratischen Hohlprofile zusammengesetzt.
Die Stahlkonstruktion besteht aus zwei Rahmenkonstruktionen (unten und oben) im Abstand von 20 cm und sind durch 20 quadratische Hohlprofile miteinander verschweißt. Der obere Rahmen ist in 5 Felder geteilt und ist mit einen Drahtgitter erschweißt .
Die Gesamtkonstruktion ist an der Wand mit 4 Dübelplatten (40 x 4 x 0,5 cm ) befestigt. Die Dübelplatten sind jeweils mit zwei Dübeln an der Außenfassade verdübelt.

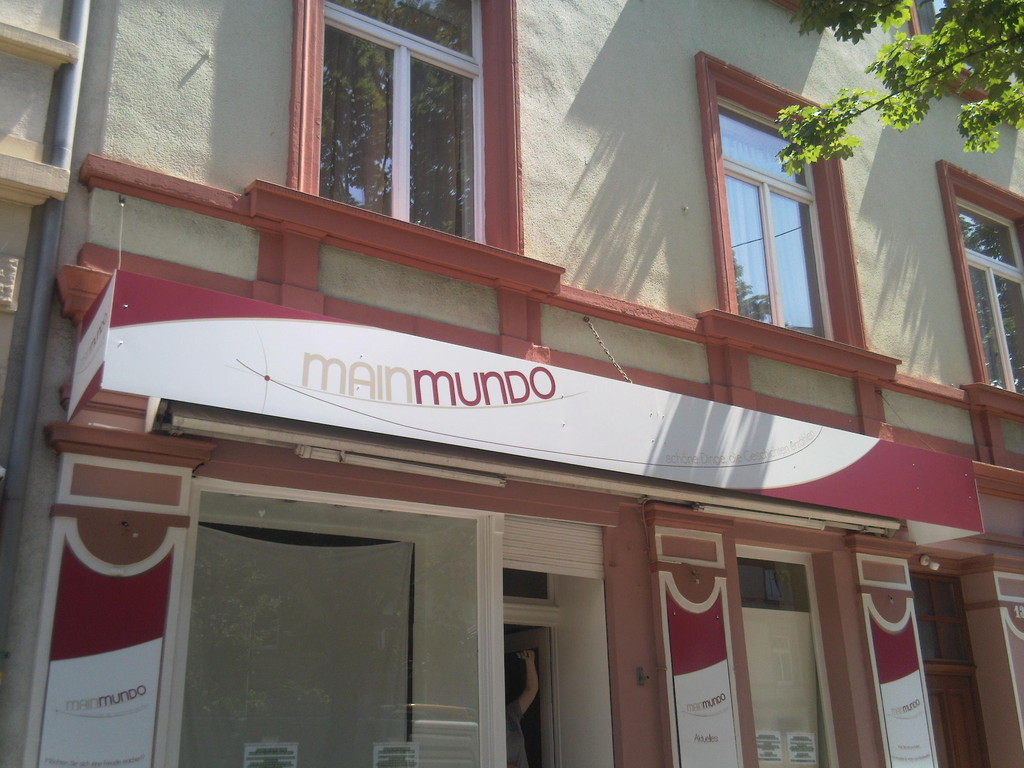

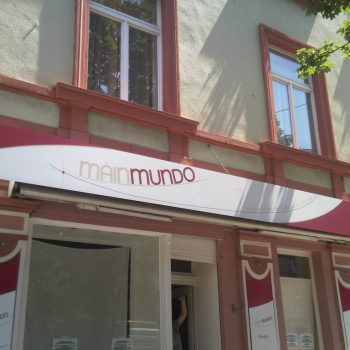

Zusätzlich, sind 3 Æ 6 mm Zugseile von der Vorderseite der Konstruktion bis an die Wand eingespannt. An der Stahlkonstruktion sind 4 Werbeschilder gebaut worde. Die an der Forderseite angebrachten Werbeschilder sind 2 x (3385 x 600 x 3 mm) groß und wiegen laut Teschnischen Datenblatt 3,80 Kg/m² und die seitlich gebauten Schilder sind jeweils (700 x 600 x 3 mm) groß.
